smc5d-m4 pro

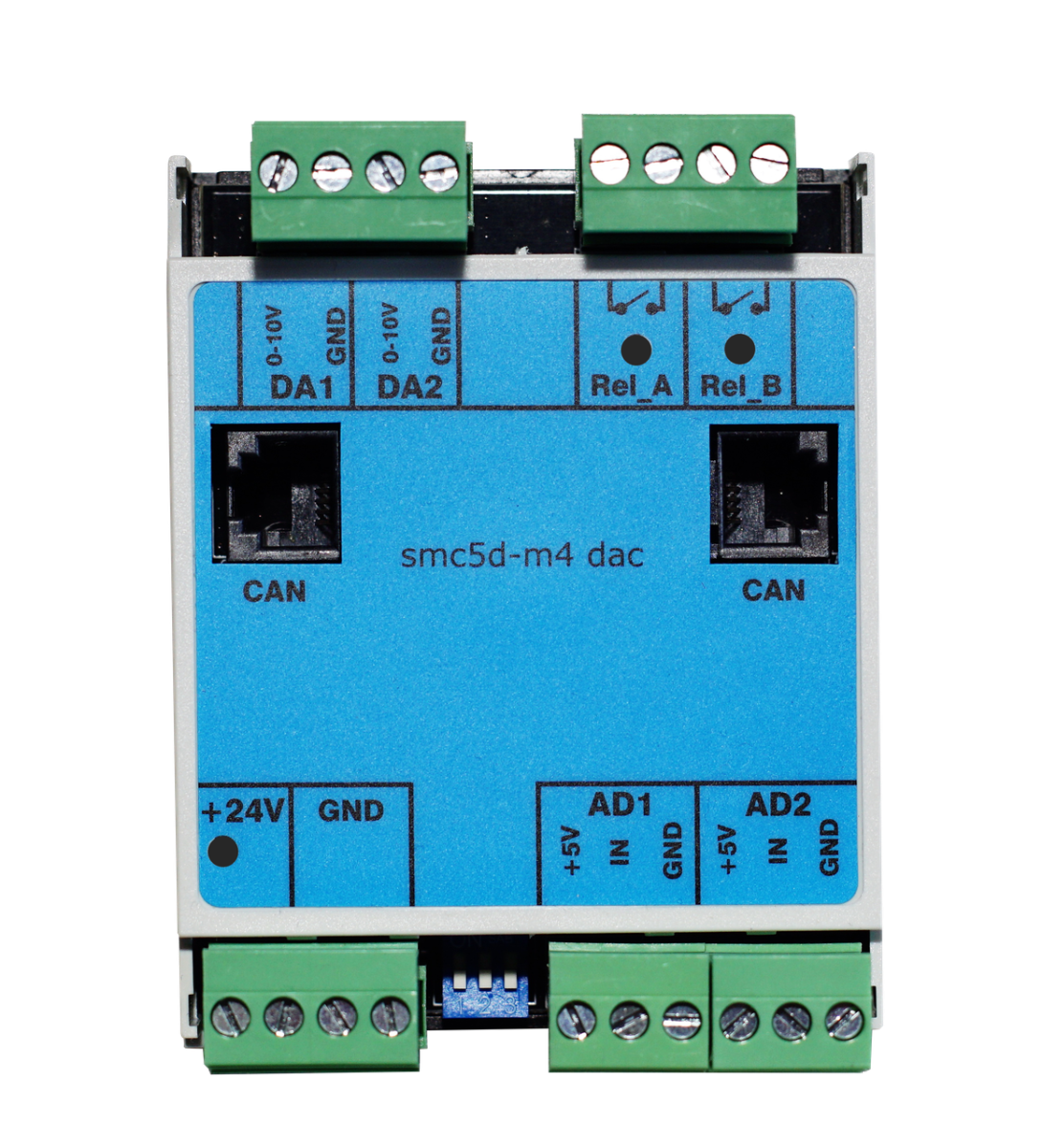

CAN Expansion DAC für smc5d-m4 pro
Technische Daten
Im Gehäuse für Schaltschrank mit Hutschiene
Stromversorgung 24 Volt
CAN-Kommunikation mit smc5d-m4 pro
2 Analogausgänge 0-10V und 2 Analogeingänge 0-5V
Zwei Schalter als Ausgang 1 und 2
Bis zu vier DAC 0-10V Module können an eine Central Unit angeschlossen werden
Drehzahl über Potentiometer regelbar
Insgesamt können bis zu 8 Analogausgänge und 8 Analogeingänge angesteuert werden

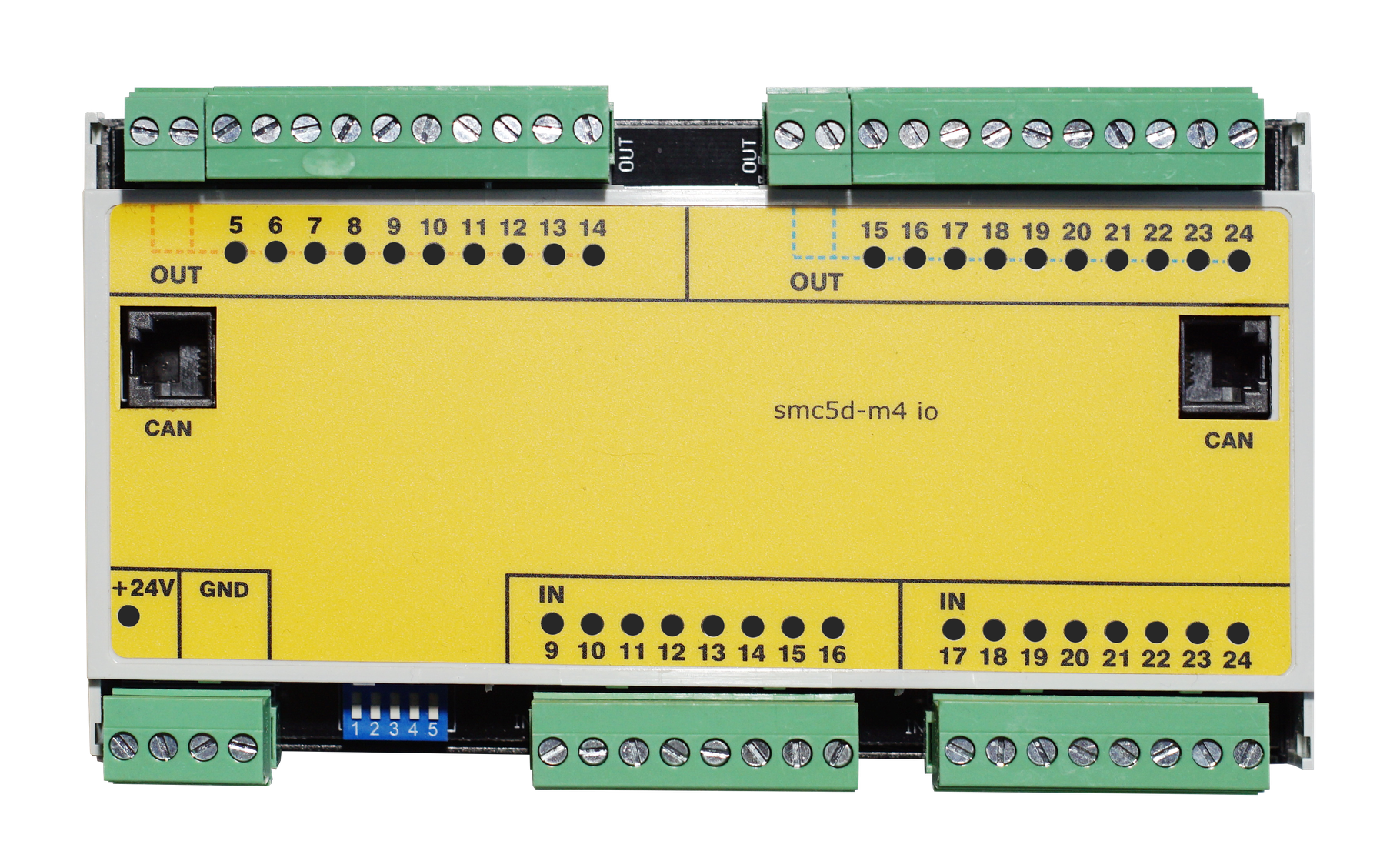

CAN Expansion I/O für smc5d-m4 pro
Technische Daten
Im Gehäuse für Schaltschrank mit Hutschiene
Stromversorgung 24 Volt
CAN-Kommunikation mit smc5d-m4 pro
16 Optoisolierte Eingänge und 20 Relay-Ausgänge mit LED Anzeige
Bis zu sechs I/O Module an smc5d-m4 pro anschließbar
Insgesamt können bis 104 Eingänge und 124 Ausgänge gesteuert werden.

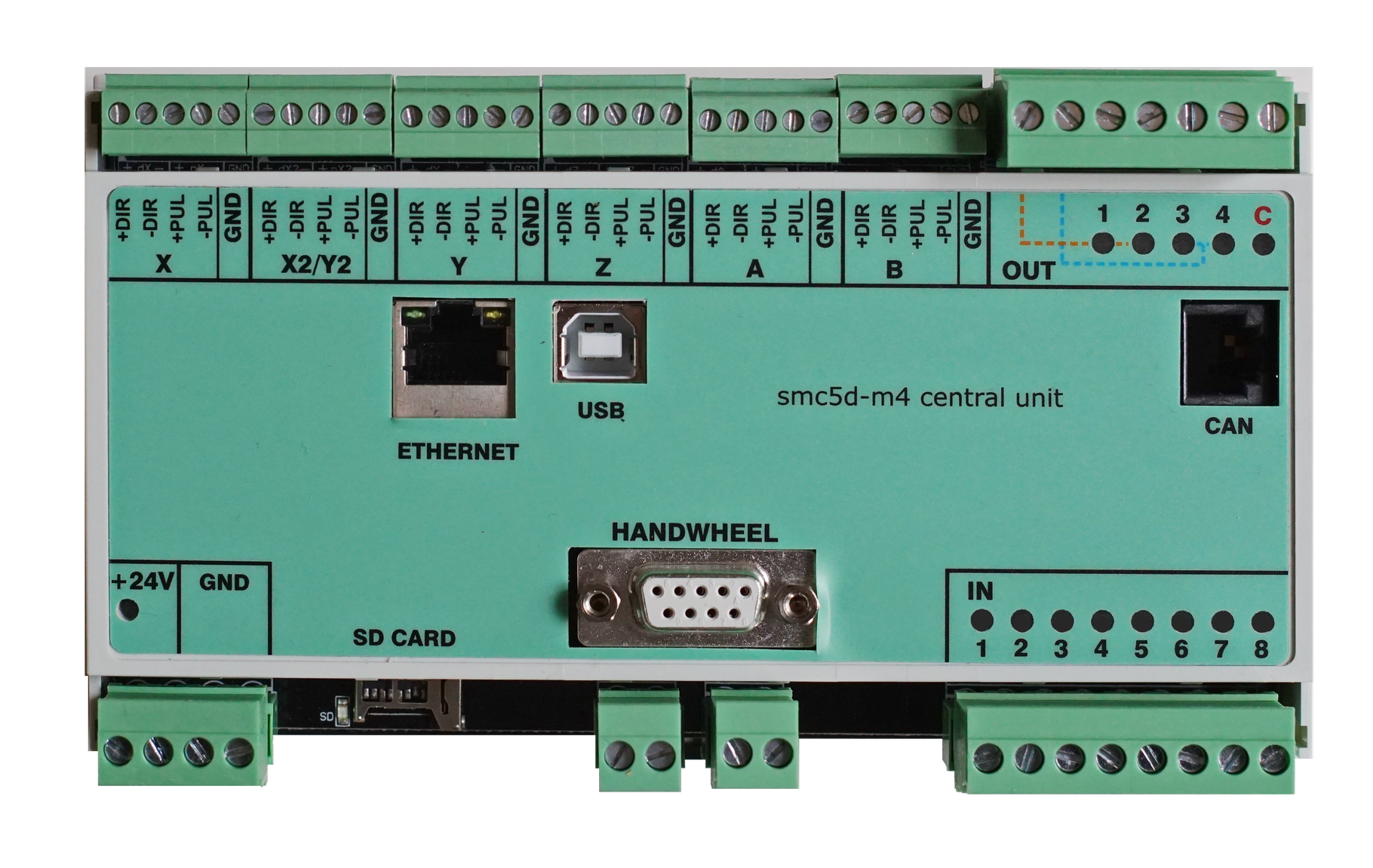

CNC Graf Controller smc5d-m4
Der Controller basiert auf einem 32Bit ARM NXP4337 M4 Microcontroller mit 204 MHz Taktrate. Damit ist ein schneller Datenaustausch über LAN oder USB 2.0 ( kompatibel zu USB 3.0) gewährleistet.
Die Stromversorgung des Controllers erfolgt über eine externe Stromquelle.
Technische Daten
Im Gehäuse für Schaltschrank mit Hutschiene
Stromversorgung 24 Volt
Takt- und Richtungssignale bis 300 kHz
Schrittfrequenz als Differenzialausgänge für maximale Störfestigkeit
Interpolierte Fahrten bis 5 Achsen + Doppelantrieb X2 /Y2
8 Optoisolierte Eingänge und 4 Relay-Ausgänge mit LED Anzeige
Kommunikation über Ethernet (LAN) oder USB 2.0 (kompatibel zu USB 3.0)
Anschluss RS485 oder CAN für Handrad/Joystick
Micro SD-Kartenslot
CAN-Kommunikation zwischen den Modulen
Bis zu sechs I/O Module und bis zu vier DAC Module anschließbar
Benötigt mind. cncGraF v7.1 Pro (Kostenloser Download)
