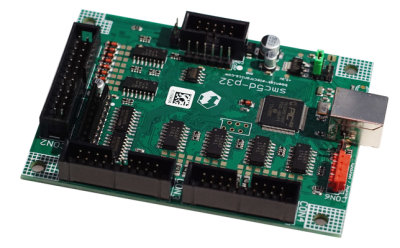

smc5d-p32 Controller

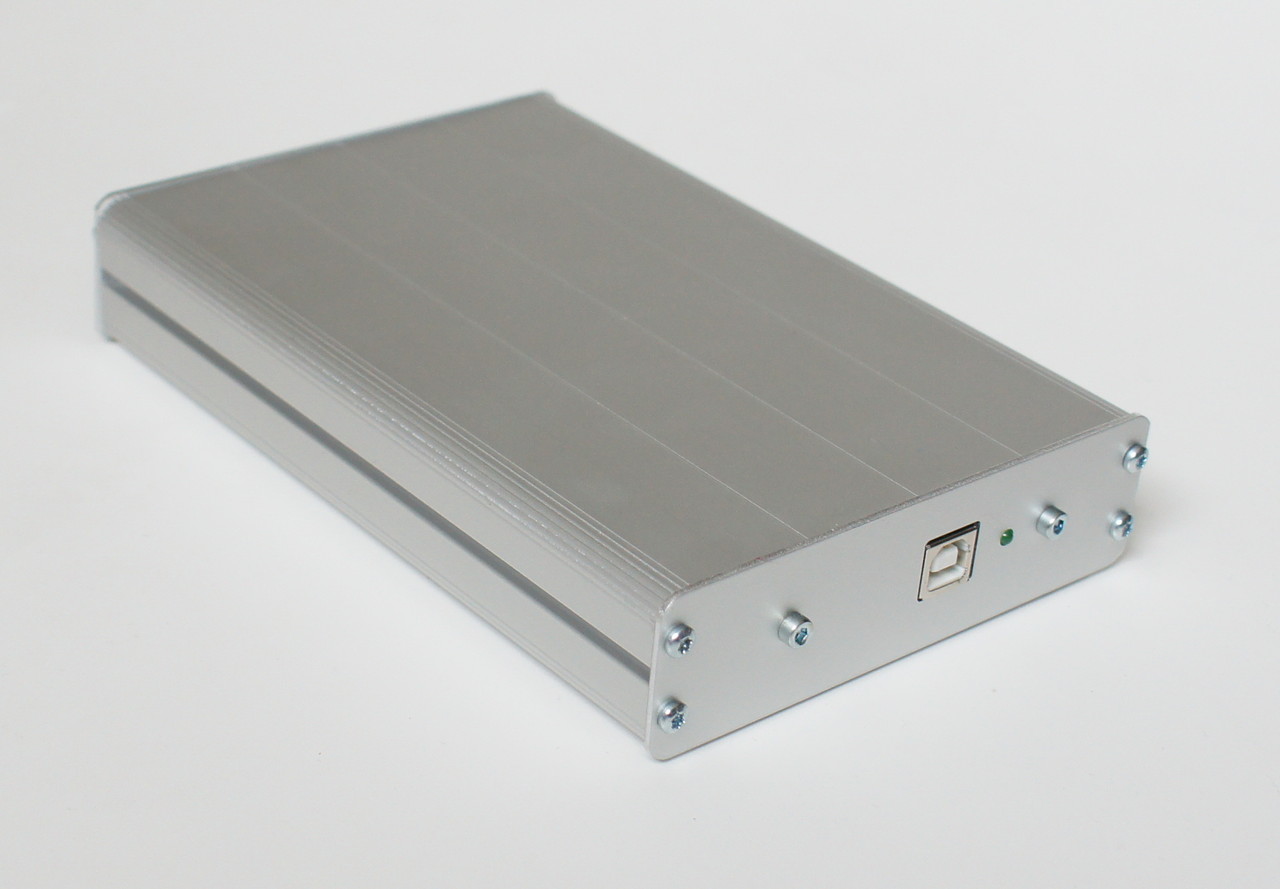

Alugehäuse für smc5d-p32 Technische Daten Stromversorgung 5 Volt Takt- und Richtungssignale bis 150 kHz Interpolierte Fahrten bis 5 Achsen + Doppelantrieb X2 /Y2 Kommunikation über USB 2.0 (kompatibel zu USB 3.0) Anschluss RS485 für Handrad/Joystick 24 geschützte Ein- und Ausgänge Alle Eingänge an CON2, CON3 und CON4 sind optoisoliert Spindeldrehzahl über Analogausgang (benötigt DAC-INT-10V) Benötigt cncGraF Std/Pro (Kostenloser Download)

smc5d-p32: Der ideale CNC-Controller für Einsteiger mit USB-AnschlussDer smc5d-p32 ist unser Einsteiger-CNC-Controller und bietet eine zuverlässige und flexible Steuerung für CNC-Maschinen mit bis zu 5 Achsen. Dank des integrierten USB-Anschlusses ermöglicht er eine einfache Verbindung und Bedienung.Technische DatenStromversorgung: 5 VoltTakt- und Richtungssignale: Bis zu 150 kHzAchsensteuerung: Interpolierte Bewegungen für bis zu 5 Achsen, inklusive Doppelantriebe X2/Y2Kommunikation: USB 2.0 (kompatibel mit USB 3.0)Zusätzliche Schnittstelle: RS485-Anschluss für HandradintegrationEin- und Ausgänge: 24 geschützte PortsSicherheit: Optoisolierte Eingänge an CON2, CON3 und CON4Spindelsteuerung: Spindeldrehzahlregelung über Analogausgang (erfordert DAC-INT-10V)Software: Kompatibel mit cncGraF Std/Pro (kostenloser Download verfügbar)Mit dem smc5d-p32 machen Sie den ersten Schritt in die Welt der CNC-Technologie – zuverlässig, vielseitig und benutzerfreundlich!Hinweis: Sie kaufen nur Hardware. Die Software cncGraF Pro ist auf der Webseite des Herstellers verfügbar. Alle Updates innerhalb der gleichen Version Std / Pro sind kostenlos.  Lediglich ein Controller- Upgrade auf die höherwertige cncGraF Version, z.B. von cncGraF Std auf Pro ist einmalig kostenpflichtig.Tabellarische Funktionsübersicht: CNC-ControllerControllersmc5d-m4 prosmc5d-m4 lansmc5d-p32Taktfrequenzbis 300 kHzbis 300 kHzbis 150 kHzAnzahl der Achsen65bis 5Doppelantrieb X2/Y2JaJaJaModularer Aufbau für Hutschienenmontageim SchaltschrankJa––LED Anzeige für Eingänge/AusgängeJa––Stromversorgung24 Volt DCextern5 Volt DC extern5 Volt DC  extern/USB Anzahl der Ausgänge4,erweiterbar bis 1242424Ausgänge optoisoliertJaJaJaAnzahl Eingänge8, erweiterbar bis 1042424Analoge Ausgängeerweiterbar,bis 8 Ausgänge3 Ausgänge3 AusgängeAnaloge Eingängeerweiterbar,bis 8 Eingänge––Anschluss des HandradesJaJaJaFirmware- UpdatesJaJaJaSoftwarecncGraF ProcncGraF ProcncGraF Std/ProAlle Angaben erfolgen ohne Gewähr und Anspruch auf Vollständigkeit.

smc5d-p32: Der ideale CNC-Controller für Einsteiger mit USB-Anschluss Der smc5d-p32 ist unser Einsteiger-CNC-Controller und bietet eine zuverlässige und flexible Steuerung für CNC-Maschinen mit bis zu 5 Achsen. Dank des integrierten USB-Anschlusses ermöglicht er eine einfache Verbindung und Bedienung.Technische DatenStromversorgung: 5 VoltTakt- und Richtungssignale: Bis zu 150 kHzAchsensteuerung: Interpolierte Bewegungen für bis zu 5 Achsen, inklusive Doppelantriebe X2/Y2Kommunikation: USB 2.0 (kompatibel mit USB 3.0)Zusätzliche Schnittstelle: RS485-Anschluss für HandradintegrationEin- und Ausgänge: 24 geschützte PortsSicherheit: Optoisolierte Eingänge an CON2, CON3 und CON4Spindelsteuerung: Spindeldrehzahlregelung über Analogausgang (erfordert DAC-INT-10V)Software: Kompatibel mit cncGraF Std/Pro (kostenloser Download verfügbar)Mit dem smc5d-p32 machen Sie den ersten Schritt in die Welt der CNC-Technologie – zuverlässig, vielseitig und benutzerfreundlich! Hinweis: Sie kaufen nur Hardware. Die Software cncGraF Standard ist auf der Webseite des Herstellers verfügbar. Alle Updates innerhalb der gleichen Version Std / Pro sind kostenlos.  Lediglich ein Controller- Upgrade auf die höherwertige cncGraF Version, z.B. von cncGraF Std auf Pro ist einmalig kostenpflichtig. Tabellarische Funktionsübersicht: CNC-ControllerControllersmc5d-m4 prosmc5d-m4 lansmc5d-p32Taktfrequenzbis 300 kHzbis 300 kHzbis 150 kHzAnzahl der Achsen65bis 5Doppelantrieb X2/Y2JaJaJaModularer Aufbau für Hutschienenmontageim SchaltschrankJa––LED Anzeige für Eingänge/AusgängeJa––Stromversorgung24 Volt DCextern5 Volt DC extern5 Volt DC  extern/USB Anzahl der Ausgänge4,erweiterbar bis 1242424Ausgänge optoisoliertJaJaJaAnzahl Eingänge8, erweiterbar bis 1042424Analoge Ausgängeerweiterbar,bis 8 Ausgänge3 Ausgänge3 AusgängeAnaloge Eingängeerweiterbar,bis 8 Eingänge––Anschluss des HandradesJaJaJaFirmware- UpdatesJaJaJaSoftwarecncGraF ProcncGraF ProcncGraF Std/ProAlle Angaben erfolgen ohne Gewähr und Anspruch auf Vollständigkeit.

Interfacekarte DAC-INT-10V Technische Daten Interface-Karte für den Anschluss von bis zu 5 Achsen an den Controller SMC5D Separater Anschluss für den Betrieb von zwei Motoren auf einer X/Y Achse (Doppelantrieb) Analogausgang 1,2 - 10V zur Spindeldrehzahlsteuerung oder Hubgeschwindigkeit eines Tangentialmessers. Wahlweise kann die Drehzahl über ein am Controller angeschlossenen Potentiometer eingestellt werden.
