WINPC NC

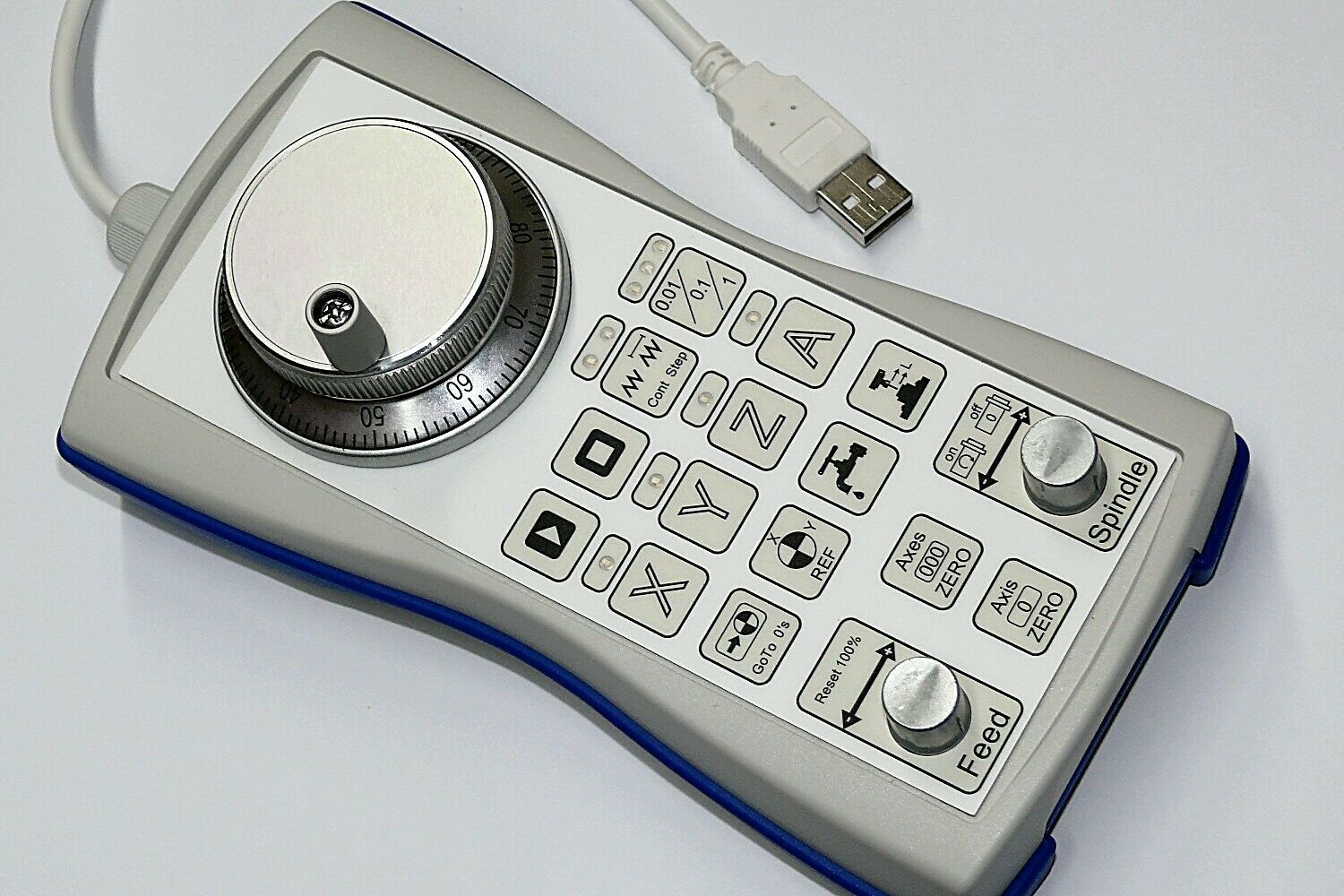

Das Handrad HR-10 eignet sich perfekt für die Bedienung Ihrer Maschine über WinPC-NC. Das Gehäuse besteht aus robusten Kunststoff und liegt sehr gut in der Hand. Zusätzlich ist noch ein rutschfester Gummiüberzug angebracht. Angesteuert wird das Handrad  über die USB Schnittstelle am PC. Hierfür hat das Handrad ein integriertes 3m langes USB Kabel.Das Handrad HR-10 unterstützt folgende Funktionen:Auswahl aller 4 Achsen mit Anzeigesehr genaue Positionieren durch Drehgeber mit 100er-Teilungschrittweise Bewegung mit einstellbarer WeiteDauerfahrt solange gedreht wirdspezieller Speedmodus mit variabler GeschwindigkeitStart/Stop von geladenen JobsNullpunkte speichern und anfahrenSpindel und Kühlung ein/ausschaltenGeschwindigkeits- und Spindeloverride mit Poti während JobDas Infoblatt zum Handrad HR-10 kann hier geladen werden.Das Handrad HR-10 kann mit allen WinPC-NC Varianten ab Version 2.5 oder höher verwendet werden.

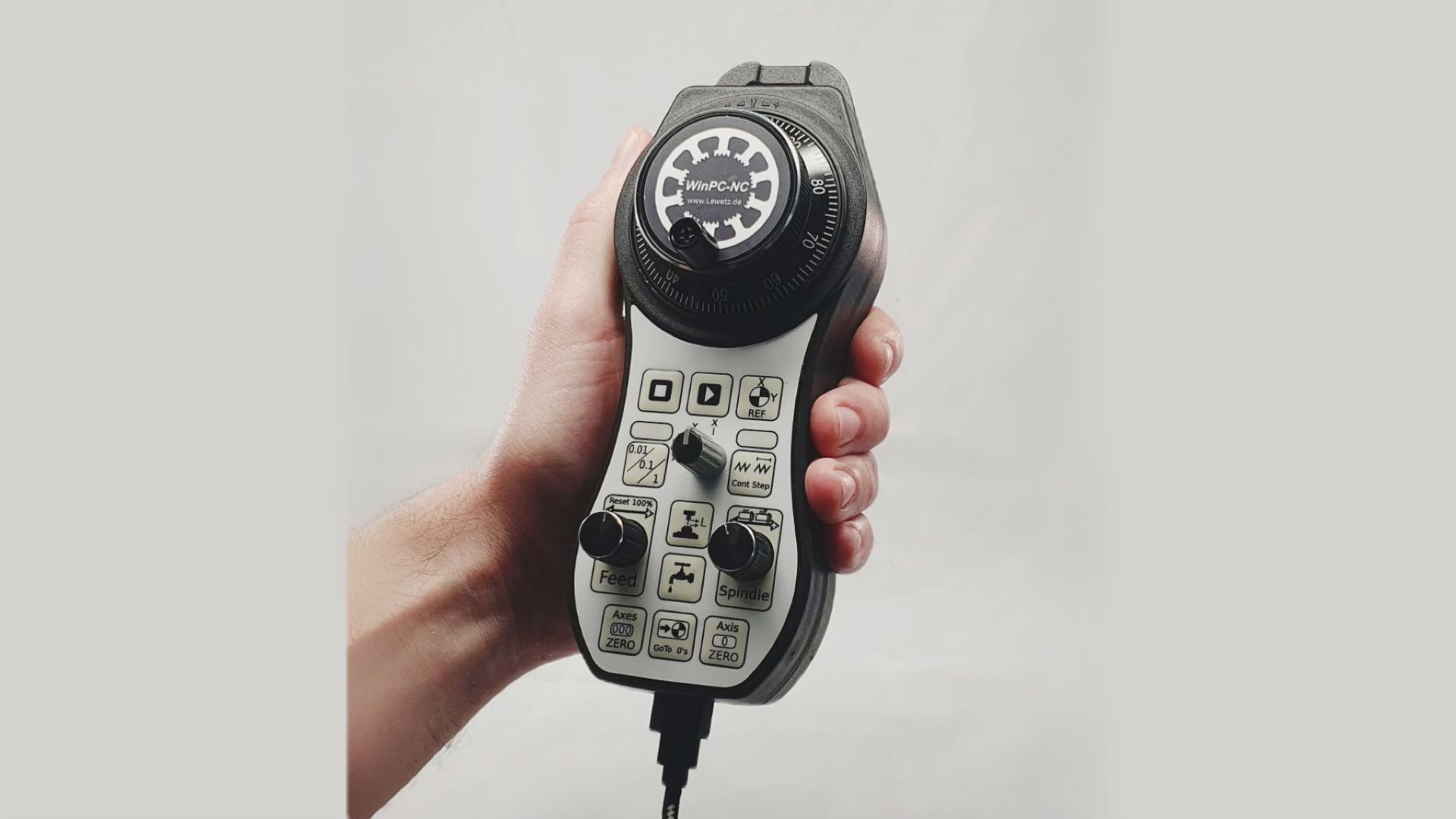

Handrad HR-20 Das Handrad HR-20 ist mit einem wechselbaren 3 m langen Kabel und USB-Stecker ausgerüstet. Mit dem neuen ergonomischeren Gehäuse liegt das HR-20 noch besser in der Hand und kann mit dem Haltebügel perfekt an der CNC-Maschine verstaut werden. Die Achsen werden am HR-20 komfortabel über einen Drehschalter ausgewählt. Das Handrad wird automatisch von Windows eingebunden und muss lediglich in den WinPC-NC Parametern unter Grundeinstellungen-Schnittstelle aktiviert werden. Starten Sie heute und erleben Sie eine neue Dimension der Maschinenbedienung mit WinPC-NC und dem Handrad HR-20. Das Handrad HR-20 unterstützt folgende Funktionen:  Auswahl aller 4 Achsen Sehr genaues Positionieren durch Drehgeber mit hoher Auflösung  Schrittweise Bewegung mit einstellbarer Weite  Dauerfahrt solange gedreht wird  Spezieller Speedmodus mit variabler Geschwindigkeit  Start/Stop von geladenen Jobs  Nullpunkte speichern und anfahren  Spindel und Kühlung ein/ausschalten  Geschwindigkeits- und Spindel-Override während Job Das Handrad HR-20 kann mit allen WinPC-NC Varianten ab Version 2.5 oder höher verwendet werden.

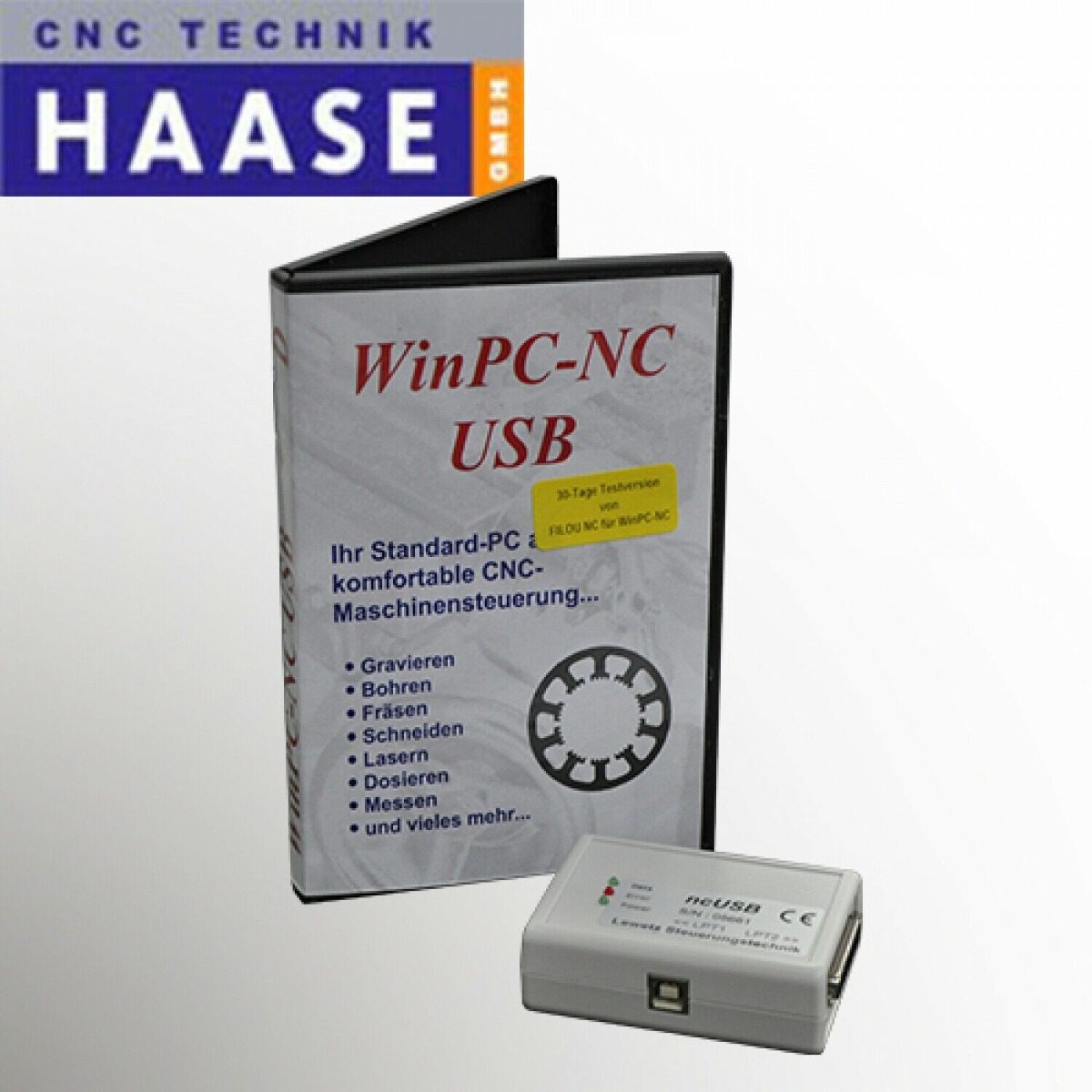

  Die neue Variante WinPC-NC USB hat einen zu Economy vergleichbaren Funktionsumfang und benötigt keine eingebaute LPT-Schnittstelle mehr. Sie ist damit auch auf modernen Computern oder Notebooks und Netbooks problemlos einsetzbar. WinPC-NC USB wird mit der kleinen USB-Box ncUSB und einem Kabel ausgeliefert.Die Box ncUSB ist etwa zigarettenschachtelgroß und hat wiederum 2 LPT-pinkompatible Schnittstelle für den Maschinenanschluß. Dadurch ist WinPC-NC USB vollkommen anschlußkompatibel zu allen bisherigen Varianten und auch ein Umstieg von WinPC-NC Light oder Economy ist problemlos möglich. Die Motoransteuerung erfolgt im USB-Modul und ist deshalb von Windows und seinen Prozessen und Programmen völlig unabhängig. Die erzeugbaren Schrittfrequenzen betragen bis zu 80kHz bei interpolierten Fahrten.

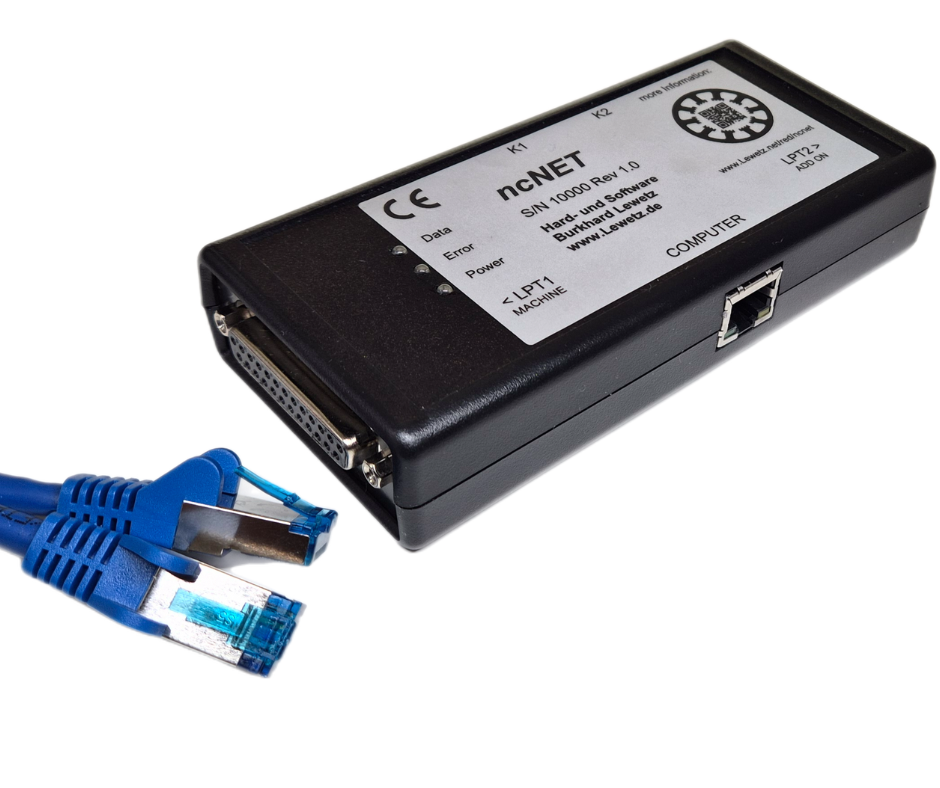

Die Variante WinPC-NC NET ist die neueste WinPC-NC Variante und hat einen zu WinPC-NC USB vergleichbaren Funktionsumfang. Darüber hinaus enthält WinPC-NC NET spezielle Technologiefunktionen zum Brenn- und Plasmaschneiden.  Im Gegensatz zu früheren WinPC-NC Varianten wird das mitgelieferte ncNET Modul mit einem handelsüblichen Ethernet-Kabel entweder direkt an den Steuercomputer oder über ein vorhandenes Netzwerk angeschlossen. Die robuste und störungsresistente Verbindung eignet sich speziell für sensible Anwendungen wie Brenn- und Plasmaschneiden oder raue Industrieumgebung. Die Highlights von WinPC-NC NET im Überblick:Netzwerkanbindung für maximale Stabilität. Verbindung direkt mit Steuercomputer oder über Netzwerk-Switch und -HubKompatibel zu allen vorherigen WinPC-NC Varianten und allen Komponenten, die bisher mit WinPC-NC angesteuert wurden.Belegung ist 1:1 kompatibel zu allen bisherigen Varianten wie WinPC-NC Light, Economy, USB, Professional und PC-NC.Technologiefunktionen für Brenn- und Plasmaschneiden in WinPC-NC NET integriertInterne Taktfrequenz 168 MHz für beste Performance und Ausgabe der Motor-Taktsignale bis zu 8 x schneller als bisherige WinPC-NC VariantenAnsteuerung von bis zu 4 Achsen mit Takt- und Richtungssignalen mit 5V TTL LogikEin- und Ausgänge für maximale Störresistenz entkoppelt und verstärkt10 Eingänge mit Tiefpassfiler, Schmitt-Trigger-Auswertung und überspannungsfest bis 38V DC16 digitale Ausgänge mit 5V TTL Logik, belastbar bis maximal +- 25mA und +-50mA je 4er AusgangsgruppeExterne Spannungsversorgung mit 5V DC oder 12V-36V DC für maximale Flexibilität und Schaltschrankspannung.(Netzteil nicht im Lieferumfang enthalten)WinPC-NC ist auf modernen Computern oder Notebooks und Netbooks sowohl mit 32- als auch 64 bit Windows Betriebssystemen problemlos einsetzbar.   Die Motoransteuerung erfolgt im ncNET Modul und ist deshalb von Windows und seinen Hintergrund-Prozessen und Programmen weitgehend unabhängig. Mit WinPC-NC NET sind Sie bestens für die Zukunft gerüstet und unabhängig von LPT-Schnittstellen im PC oder der Anbindung über USB.WinPC-NC NET bietet keinerlei Einschränkungen bei der Ausrüstung des Computers und ist auf allen zur Zeit gängigen Windows-Betriebssystem-Versionen einsetzbar. Zudem wird WinPC-NC NET laufend weiterentwickelt.
