Vakuumpads
CNC-Technik Haase GmbH
Vakuumpad 118 | Universal
Das Vakuumpad 118 bietet eine extrem hohe Spannkraft.
Gefertigt aus eloxiertem Aluminium, Aussenmaß 118 x 118 x 20 mm und ist für den Einsatz mit Kühlmitteln geeignet. Integrierte seitliche Befestigungsmöglichkeit für M6 Schrauben. Ideal für den Einsatz auf CNC Maschinen.Die wirksame Fläche beträgt ca. 108 x 74 mm wodurch sicht eine Fläche von 80 cm² ergibt.Bei einem Unterdruck von 0,8 Bar liegt die Abhebekraft pro Pad bei ca. 640N (64 kg)
Im Überblick
·
Befestigung 100mm Abstand, Nutlänge 85mm·
Hohe Haltekraft ·
Kühlmittel tauglich·
mehrere Pads verbindbar·
Kleine Werkstücke mit hoher Haltekraft
spannen·
schwarz eloxiert
Technische Daten
·
Material: Aluminium·
Aussenmaße: 118 x 118 x 20 mm·
Schlauchanschluss: 8 mm· Befestigung: 4 Stück M6 Schrauben
Lieferumfang
·
1x Vakuumpad 118·
1 Meter Moosgummischur 5mm·
1x Schlauchanschluss 8mm sowie 4 Stück M6 Schrauben
·
CNC-Technik Haase GmbH

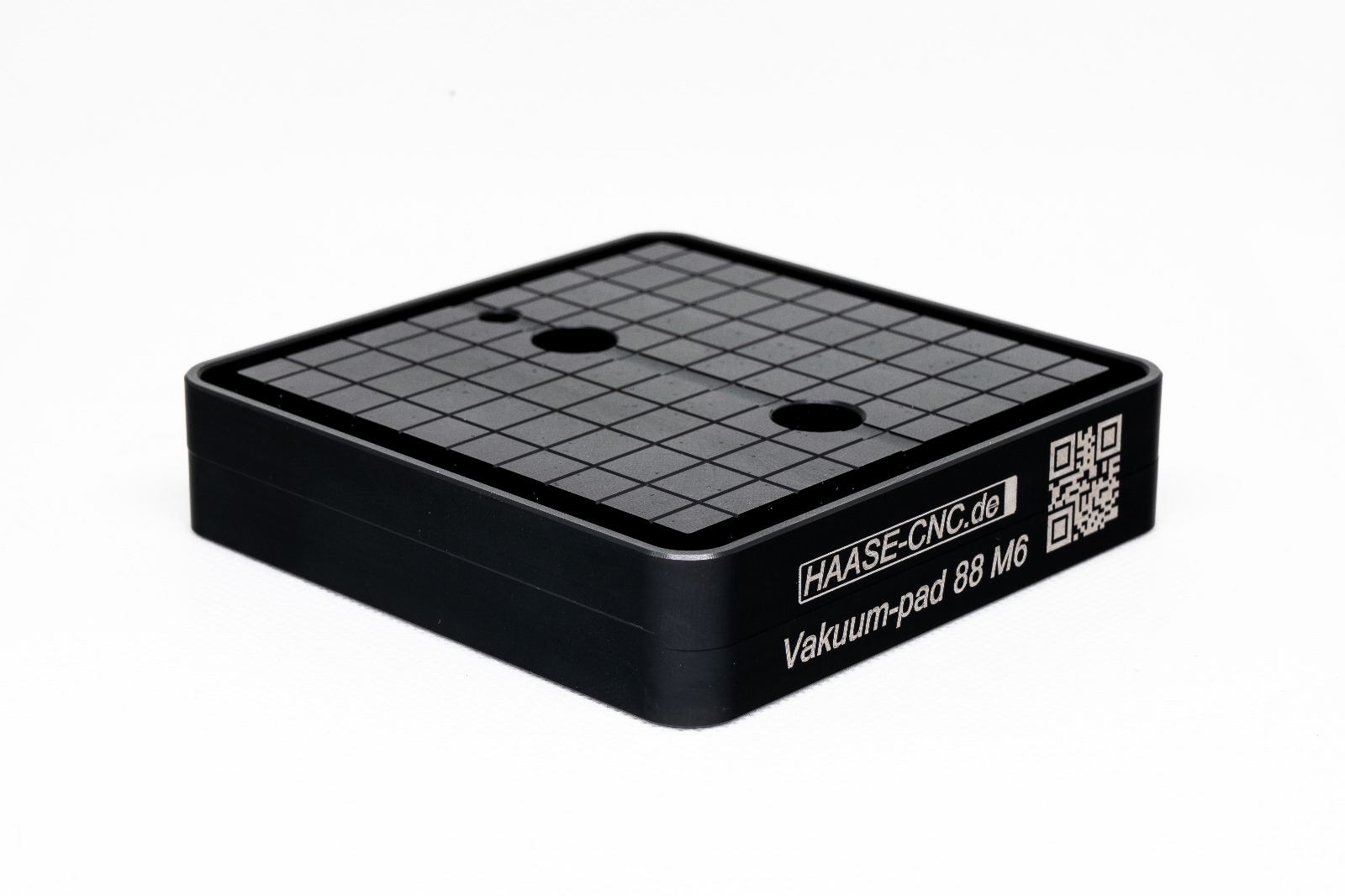

Vakuumpad 88 M6
Das Vakuumpad 88 bietet eine extrem hohe Spannkraft.
Gefertigt aus eloxiertem Aluminium, Aussenmaß 88 x 88 x 20 mm und ist für den Einsatz mit Kühlmitteln geeignet. Integrierte Bohrungen für M6 Schrauben.Die wirksame Fläche beträgt ca. 80 x 80 mm wodurch sicht eine Fläche von 64 cm² ergibt.Bei einem Unterdruck von 0,8 Bar liegt die Abhebekraft pro Pad bei ca. 510N (51 kg)
Im Überblick
·
Integrierte Bohrungen ( AL-M Serie )·
Hohe Haltekraft ·
Kühlmittel tauglich·
mehrere Pads verbindbar·
Kleine Werkstücke mit hoher Haltekraft
spannen·
schwarz eloxiert
Technische Daten
·
Material: Aluminium·
Aussenmaße: 88 x 88 x 20 mm·
Schlauchanschluss: 8 mm· Befestigung: M62 M6 Gewinde stirnseitig um Anschläge zu montieren.
Lieferumfang
·
1x Vakuumpad 88 M6·
1 Meter Moosgummischur 5mm·
1x Schlauchanschluss 8mm
·
CNC-Technik Haase GmbH
Vakuumpad 88 M8
Das Vakuumpad 88 bietet eine extrem hohe Spannkraft.
Gefertigt aus eloxiertem Aluminium, Aussenmaß 88 x 88 x 20 mm und ist für den Einsatz mit Kühlmitteln geeignet. Integrierte Bohrungen für M8 Schrauben, ideal für den Einsatz auf unserer AL-M und AL-S
Serie mit Gewinderaster M8. Die wirksame Fläche beträgt ca. 80 x 80 mm wodurch sicht eine Fläche von 64 cm² ergibt.Bei einem Unterdruck von 0,8 Bar liegt die Abhebekraft pro Pad bei ca. 510N (51 kg)
Im Überblick
·
Integrierte Bohrungen zum Einsatz auf
unserer AL-M oder AL-S Serie·
Hohe Haltekraft ·
Kühlmittel tauglich·
mehrere Pads verbindbar·
Kleine Werkstücke mit hoher Haltekraft
spannen·
schwarz eloxiert
Technische Daten
·
Material: Aluminium·
Aussenmaße: 88 x 88 x 20 mm·
Schlauchanschluss: 8 mm· Befestigung: M82x M8 Gewinde stirnseitig um Anschläge zu montieren.
Lieferumfang
·
1x Vakuumpad 88 M8·
1 Meter Moosgummischur 5mm·
1x Schlauchanschluss 8mm
·
