Produktnummer:
VH-GW-M
Produktinformationen "VHM Gewindefräser/ Gewindewirbler M1-M10"

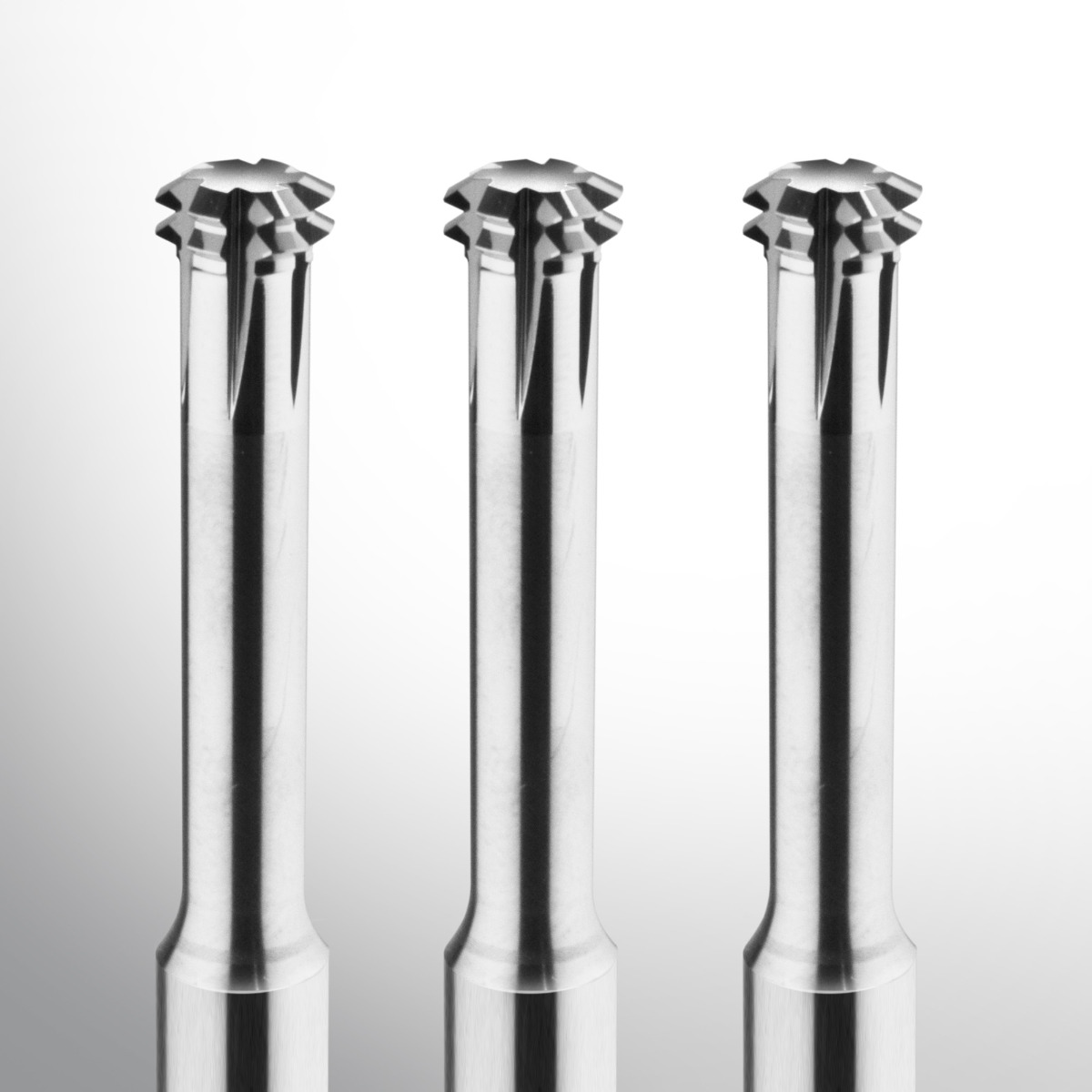

Gewindewirbler - Gewindefräser
Das Werkzeug hat zwei Zahnreihen und eignet sich für besonders kleine Gewinde ab M 1. Die Gewinde werden bis zum Grund des vorgebohrten (Sack-)Lochs ausgeführt und können dank des großen Freischliffs sehr tief sein. Die Anzahl der Zähne ist abhängig von der Gewindegröße: drei Zähne bei M 1 bis M 4, vier Zähne bei M 5 bis M 6 und sechs Zähne bei M 8 bis M 10. Sie können metrische Gewinde bzw. Normalgewinde herstellen.
Einsatzgebiete:
Der Gewindewirbler ist universell einsetzbar für Kunststoffe, NE-Metalle, Verbundstoffe und Stähle.
| Gewinde | D1 – Ø Schneide | D2 – Ø Schaft | L2 – max. Gewindetiefe | L1 – Länge Gesamt |
| M1 | 0,73 mm | 3 mm | 3,2 mm | 40 mm |
| M2 | 1,55 mm | 3 mm | 6,4 mm | 40 mm |
| M2,5 | 2,00 mm | 3 mm | 8,0 mm | 40 mm |
| M3 | 2,44 mm | 4 mm | 9,6 mm | 40 mm |
| M4 | 3,20 mm | 4 mm | 12,8 mm | 40 mm |
| M5 | 4,00 mm | 6 mm | 16,0 mm | 60 mm |
| M6 | 4,85 mm | 6 mm | 19,2 mm | 60 mm |
| M8 | 6,50 mm | 8 mm | 25,6 mm | 75 mm |
| M10 | 7,90 mm | 8 mm | 32,0 mm | 75 mm |
Informationen zur Produktsicherheit
Warnung vor Schnittverletzungen
