Produktnummer:
BO-CNCGRF-SMC5DP32-STD
Produktinformationen "cncGraF 7 Standard Version mit smc5d-p32 Controller "
smc5d-p32: Der ideale CNC-Controller für Einsteiger mit USB-Anschluss
Der smc5d-p32 ist unser Einsteiger-CNC-Controller und bietet eine zuverlässige und flexible Steuerung für CNC-Maschinen mit bis zu 5 Achsen. Dank des integrierten USB-Anschlusses ermöglicht er eine einfache Verbindung und Bedienung.
Technische Daten
- Stromversorgung: 5 Volt
- Takt- und Richtungssignale: Bis zu 150 kHz
- Achsensteuerung: Interpolierte Bewegungen für bis zu 5 Achsen, inklusive Doppelantriebe X2/Y2
- Kommunikation: USB 2.0 (kompatibel mit USB 3.0)
- Zusätzliche Schnittstelle: RS485-Anschluss für Handradintegration
- Ein- und Ausgänge: 24 geschützte Ports
- Sicherheit: Optoisolierte Eingänge an CON2, CON3 und CON4
- Spindelsteuerung: Spindeldrehzahlregelung über Analogausgang (erfordert DAC-INT-10V)

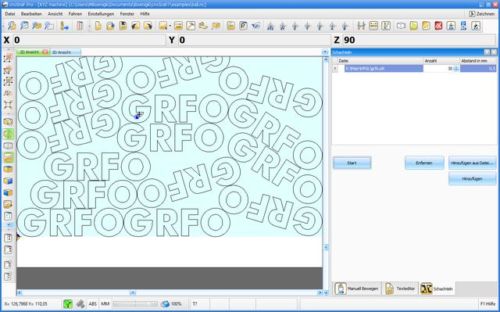

- Software: Kompatibel mit cncGraF Std/Pro (kostenloser Download verfügbar)
Mit dem smc5d-p32 machen Sie den ersten Schritt in die Welt der CNC-Technologie – zuverlässig, vielseitig und benutzerfreundlich!
Hinweis: Sie kaufen nur Hardware. Die Software cncGraF Standard ist auf der Webseite des Herstellers verfügbar. Alle Updates innerhalb der gleichen Version Std / Pro sind kostenlos. Lediglich ein Controller- Upgrade auf die höherwertige cncGraF Version, z.B. von cncGraF Std auf Pro ist einmalig kostenpflichtig.
Tabellarische Funktionsübersicht: CNC-Controller
| Controller | smc5d-m4 pro | smc5d-m4 lan | smc5d-p32 |
|---|---|---|---|
| Taktfrequenz | bis 300 kHz | bis 300 kHz | bis 150 kHz |
| Anzahl der Achsen | 6 | 5 | bis 5 |
| Doppelantrieb X2/Y2 | Ja | Ja | Ja |
| Modularer Aufbau für Hutschienenmontage im Schaltschrank | Ja | – | – |
| LED Anzeige für Eingänge/Ausgänge | Ja | – | – |
| Stromversorgung | 24 Volt DC extern | 5 Volt DC extern | 5 Volt DC extern/USB |
| Anzahl der Ausgänge | 4,erweiterbar bis 124 | 24 | 24 |
| Ausgänge optoisoliert | Ja | Ja | Ja |
| Anzahl Eingänge | 8, erweiterbar bis 104 | 24 | 24 |
| Analoge Ausgänge | erweiterbar, bis 8 Ausgänge | 3 Ausgänge | 3 Ausgänge |
| Analoge Eingänge | erweiterbar, bis 8 Eingänge | – | – |
| Anschluss des Handrades | Ja | Ja | Ja |
| Firmware- Updates | Ja | Ja | Ja |
| Software | cncGraF Pro | cncGraF Pro | cncGraF Std/Pro |
Alle Angaben erfolgen ohne Gewähr und Anspruch auf Vollständigkeit.
Informationen zur Produktsicherheit
