cncGraF 7 Pro mit smc5d-p32 Controller
Hard- und Software-Voraussetzungen
- Betriebssystem: Windows XP/Vista/7/8/10 (32- und 64- Bit Version)
- Microsoft .NET Framework V4.0 (kostenlos von Microsoft zu beziehen)
- Pentium 1,8 Ghz Prozessor oder höher (bzw. gleichwertige Ausstattung)
- Festplatte: 500 MB frei
- RAM: 1 GB
- USB 2.0 (kompatibel mit USB 3.0)
- Steuerelektronik und Controller smc5d-p32
Für große Dateien empfehlen wir ein 64-Bit-System und mehr als 4GB Speicher.
Installation
- USB Treiber kann automatisch installiert werden.
- cncGraF 7 ist als 64 Bit und 32 Bit Version verfügbar. Installation der passenden Version erfolgt automatisch.
Dokumentation
- cncGraF 7 Handbuch als PDF Dokument
- Online-Hilfe
USB/LAN Kommunikation
cncGraF 7 kommuniziert mit Controller smc5d-p32 über USB Schnittstelle. Der Controller smc5d-p32 kann um Ethernet erweitert werden (benötigt das Verbindungsmodul LM100).
Benutzeroberfläche
- Moderne individuell anpassbare Benutzeroberfläche.
- Anzeige der Zeichnung, des Maschinenbereichs und des Werkstücks in 2D sowie in 3D.
- Grafische Anzeige der Maschinenposition mit einer Fortschrittanzeige im Job- und Simulationsmodus.
- Integrierte Assistenten wie z.B.: Assistent für Kalibrierung des Werkzeuglängensensors oder Assistent zum Einrichten der Maschinenparameter. Integrierte Online- Hilfe.
Import / Export
- Import der Dateitypen: HPGL, DXF, ISEL NCP, EPS/AI (PS-Adobe-3.0), DIN 66025, SVG Bohrdatei Excellon, Sieb & Maier.
- Speichern und Laden der Maschinenparameter.
- Einfügen von mehreren Zeichnungen, um alle in einem Arbeitsvorgang auf einem Werkstück zu bearbeiten.

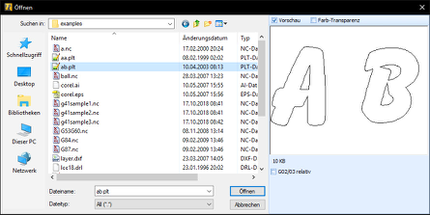

- Datei öffnen mit Vorschau Fenster.
Tangentialmesser
Um dicke Folien oder Kartons zu schneiden wird ein Tangentialmesser benutzt. Das Tangentialmesser richtet sich selbst mit Hilfe der Schrittmotoren in Schnittrichtung des Materials aus.
Z/Z2 und Drehachsen Steuerung

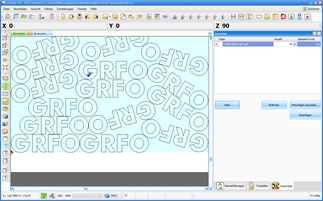

Schachteln
Die Schachteln- Funktion setzt 2D Elemente platzsparend auf das Werkstück.
Abtastfunktion für die Höhenkorrektur
Diese Funktion kann eingesetzt werden, um das Gravieren auf einem unebenen Werkstück zu ermöglichen. Vor dem Gravieren wird die Oberfläche in der Z-Richtung in einem voreingestellten Rasternetz vermessen (abgetastet). Die gewonnenen Daten werden beim Graviervorgang verwendet um die Z-Achse zu korrigieren, so dass der Gravierstichel oder Fräser eine konstante Eintauchtiefe einhält. Die Abtastdaten können exportiert werden. Die Abtastfunktion ist mit Sicherheitsfunktion "Abbruch bei Toleranz" ausgestattet.
Handrad und Industrie- Joystick

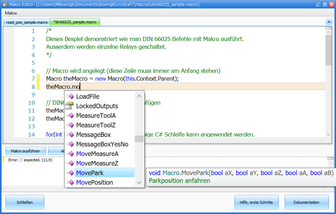

Makros & Plugins
Mit Makros können Arbeitssequenzen definiert werden, die während eines Arbeitsvorganges, an mehreren Stellen ausgeführt werden können.
Mit Plugins kann der cncGraF 7 um neue Funktionen erweitert werden.
Automatische Anpassung der Geschwindigkeit an den Kurvenverlauf
- Optimierte Rampen sorgen für ruhigen Maschinenlauf.
- Viele Einstellungsmöglichkeiten sorgen dafür dass jede Maschine optimal eingestellt werden kann.
- "Wacklen reduzieren" verbessert den Maschinenlauf bei schlechten Daten.
Integrierter Texteditor für DIN66025 Dateien
- G-Code Befehle können zeilenweise oder bis zu einer Stelle ausgeführt werden.
- Fügen Sie Befehle mit Autovervollständigung (Taste "Strg -> Space") in DIN66025 Datei ein um die Funktionalität zu erweitern.
- Makros können an beliebigen Stellen im G-Code ausgeführt werden.
- Unterprogram- Verwaltung.
Radiuskorrektur mit grafischen Anzeige
- Bei der Radiuskorrektur handelt es sich um eine Funktion, mit der festgelegt wird, ob das Werkzeug links oder rechts zum Vektor der Zeichnung versetzt wird.
- cncGraF 7 kann die Radiuskorrektur links, rechts, innen und außen durchführen.
Werkzeugwechsler
- Komfortables Menü zum Einrichten des Werkzeugwechslers.
- Für beliebig viele Werkzeuge und mit Werkzeugüberwachung.
- Die Werkzeuglängen können im Werkzeuglager gespeichert werden.
- Schneller Werkzeugwechsel in einem Schritt.
- Ein Makro kann für Werkzeugwechsel eingesetzt werden.
Vacuum Tisch
Automatische Steuerung des Vacuum Tisches.
Schwenkarm
Schwenkarm- Funktion für Flächen- Abtaster und Nullpunkt- Ermittlung.
Eingangssignale für Haube, Not-Aus und Fehlermeldungen
cncDroid
